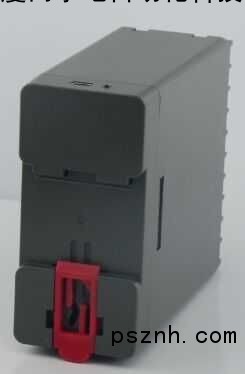

多路温度控制器采用热电偶输入，SSR固态继电器电压输出，各通道可以有不同的输入规格，即可以独立使用，也可以与计算机或可编程控制器PLC联机使用。本仪表可任选24VDC/AC输入或100~240VAC电源电压，并通过ISO9001质量认证，可靠性高且符合EMC电磁兼容标准；其电源及全部I/O端子均通过了4KV的群脉冲（EFT）抗干扰测试，能在强干扰环境下可靠工作，应用了宇电公司新一代技术，使多路输入达到与单路测量相当的精度与抗干扰能力。 仪表主要功能如下： ● 最多可支持4路可编程测量输入回路，支持K、S、E、J、B、N、T、WRe5-WRe26等多种规格热电偶输入，自动冷端补偿，也可以输入mV线性信号，并可以自由进行刻度定义。输入数字校正，各输入回路均具备数字滤波，且滤波强度可以独立调整或取消滤波。 ● 使用高性能的元器件，大大降低温度漂移并使得4个通道之间相互干扰降低，使多路测量在精度及抗干扰性能上也达到了与单路测量仪表相当的水准。 ● 可支持D5/E5型DIN导轨外型或盘装仪表外形尺寸，导轨型可连接E8型手持显示器进行显示编程。 ● 除D5型仪表外，每个回路都具备独立的上、下限或偏差报警功能，并且其报警输出位置（AL1或AL2）可以编程指定。不同输入回路的上限或下限报警信号即可编程为从同一报警通道输出，也可从不同的通道输出。 ● 具有12个现场参数设置，用户可以按自己的使用习惯“定做”仪表。 ● 具备先进的与计算机通讯功能，同常用AI-708人工智能调节器/温度控制器通讯协议完全兼容，1台AI-7048在通讯时可等同4台独立的测量及控制仪表。 ●多路温度控制器系列中的70482型，4路编程测量输入回路弱电信号互相隔离，适合负极与外壳相连的热电偶。 ●AI-7048完全兼容AI-7028，AI-7028是两通道独立测量控制仪表，接线只参照AI-7048前两路
------------------------------------------------------------------------------- 技术规格 ●输入规格：热电偶：K、S、R、E、J、T、B、N、WRe5-WRe26；线性mV电压：0~20mV、0~60mV、0~100mV、0~1V等。 ●测量范围：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)、E(0~+800℃)、J(0~+1000℃)、B(+200~+1800℃)、N(0~+1300℃)、WRe3~WRe25（0~+2300℃）、WRe5~WRe26（0~+2300℃）、PT100(-200~+800℃)线性mV电压输入：由用户用SCH及SCL参数自由定义 ●测量精度：±0.2％FS±1个字注1：热电偶输入采用内部冷端补偿时应另加1℃冷端补偿允许误差。注2：B分度号热电偶在60~600℃范围可进行测量，但精度无法达到标定精度，在600~1800℃可保证测量精度。 ●温度漂移：≤0.01%FS/℃（典型值为60ppm/℃） ●电磁兼容电 IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV ●隔离耐压隔 电源端、继电器触点及信号端相互之间 ≥2300VDC；SSR电压输出与热电偶输入之间 ≥600VDC ●控制周期：0.48秒/4回路 ●输出规格：SSR驱动电压，12VDC/20mA每回路，包含短路保护功能 ●电源：100~240VAC/50Hz 或24VAC/DC ＋10％，－15％；5VA ●使用环境：温度 -10 ~ +60℃，湿度≤90%RH |
| 型号定义 |
|
704E5型4路PID温度控制器，支持热电偶输入，0.2级精度，SSR输出，带RS485通讯接口，无报警功能 |
| 接线图 |
 |
