1. 主要特点
● 可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输
入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量
精度高达 0.2 级。
● 支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可
共用一路继电器输出。
● 具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。
● 支持 RS485 通讯接口功能，安装 S 或 S4 模块可与上位机通讯，通讯协议
与 AI 系列仪表兼容。
● 支持温度变送输出功能，采用新一代 X3 高精度（0.2）级电流输出模块，可
作为 0.3 级精度温度变送器用。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同
级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；
其电源及 I/O 端子均通过 4KV/5KHz 的群脉冲抗干扰实验。
● 全球通用的 100~240VAC 输入范围开关电源或 24VDC 电源供电，具备防雷
击和 10 秒防误接 380VAC 电源的防护功能。
2. 技术规格
● 输入规格（一台仪表即可兼容）：
热电偶：K、S、R、T、E、J、B、N、WRe3~WRe25、WRe5~WRe26
热电阻：Pt50、Pt100
线性电压：0~5V、1~5V、0~1V、0~100mV、0~60mV、0~20mV 等、0~10V（需
在 MIO 位置安装 I31 模块），短表无 0-5V 输入，需要的在 outp 另加模块
线性电流（需外接精密电阻分流或在 MIO 位置安装 I4 模块）：0~20mA、
4~20mA
线性电阻：0~80 欧、0~400 欧（可用于测量远传电阻压力表）
● 测量范围：
K(-100~+1300℃ )、S(0~1700℃ )、R(0~1700℃ )、T(-200~390℃ )、
E(0~1000℃ )、J(0~1200℃ )、B(600~1800℃ )、N(0~1300℃ )、
WRe3~WRe25（0~2300℃）、WRe5~WRe26（0~2300℃）、Cu50（-50~-150℃）、
PT100(-200~+800℃ )
线性输入：-9990~+30000 由用户定义
● 测量精度：0.2 级（0.2%FS±0.1℃）
● 分辩率：0.1℃（当测量温度大于 999.9℃时自动转换为按 1℃显示），可选
择按 1℃显示
● 温度漂移：≤ ±0.01%FS ／℃（典型值约 ±50ppm/℃）
● 电 磁 兼 容：IEC61000-4-4（ 电 快 速 瞬 变 脉 冲 群 ），±4KV/5KHz；
IEC61000-4-5（浪涌），4KV
● 变送输出：在 OUTP 位置安装 X3 电流模块后，可将测量值 PV 变送为标准
电流输出，最大负载电阻 500 欧
● 报警功能：上限、下限、第二上限及第二下限报警功能，可选购安装继电器
⑥辅助输出（AUX）没有安装模块；⑦通讯（COMM）装有自带隔离电源的光
电隔离型 RS485 通讯接口 S4；⑧仪表供电电源为 24VDC 电源。仪表型号中
8 个部分的含义如下：
① 表示仪表基本功能
AI-700 型测量显示报警仪表，单排 4 位显示面板，具备热电偶、热电阻、
mV、0~5V、1~5V 等线性电压输入，测量精度为 0.2 级
AI-701 型测量显示报警仪表，双排 4 位显示面板，具备热电偶、热电阻、
mV、0~5V、1~5V 等线性电压输入，测量精度为 0.2 级
② 表示仪表面板尺寸规格 (mm)
AI-700 AI-701 插入深度 面板尺寸
宽 × 高
开孔尺寸
宽 × 高 光柱
A0 A 100mm
96×96 mm 92+0.5×92+0.5 mm
---A10 A1 70mm
A2 100mm 25段4级亮度，
A21 70mm 1% 的分辨率
B0 B 100mm
160×80 mm 152+0.5×76+0.5 mm --- B10 B1 70mm
B2 100mm 25段4级亮度，
B21 70mm 1% 的分辨率
C0 C 100mm
80×160 mm 76+0.5×152+0.5 mm
--- C10 C1 70mm
C3 100mm 25段4级亮度，
C31 70mm 1% 的分辨率
D0 D 95mm 72×72 mm 68+0.5×68+0.5 mm ---D20 D2 95mm 48×48 mm 45+0.5×45+0.5 mm ---D6 95mm 48×48 mm 46+0.5×46+0.5 mm ---E0 E 100mm
48×96 mm 45+0.5×92+0.5 mm
--- E10 E1 70mm
E2 100mm 25段4级亮度，
E21 70mm 1% 的分辨率
E5 48×96 mm，DIN 导轨安装模式，可外接 E8 键盘及显示器 进行设置及操作
F0 F 100mm 96×48 mm 92+0.5×45+0.5 mm --- F10 F1 70mm
③ 表示仪表辅助输入（MIO）安装的模块：
V24 或 V10, 24V 或 10V 电压输出，可供外部变送器、称重传感器等使用
I4 扩充 0~20mA 或 4~20mA 线性电流输入，并且包含 24V/25mA 电源输出，
可直接连接二线制变送器
I31 增加 0~10V 或 2~10V 线性电压输入，并且包含 24V/25mA 电源输出，
可供外部变送器或传感器使用。
注 4：本仪表是采用自动调零及数字校准技术的免维护型仪表，无需校准
维护。计量检定时若超差，通常对仪表内部进行清洁及干燥即可解决问题，
万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修。
注 5：仪表在保修期内提供免费维修服务，凡需要返修的仪表，务必请写
明故障现象及原因，以保证能获得正确而全面的修复。
注 6：若 OUTP 位置已安装了 X3 电流输出模块，又需要在 COMM 位置
安装 RS485 接口时，为实现输入、电流变送输出及通讯端口三方的相互隔离，
COMM 位置应安装自带隔离电源的 S4 模块。

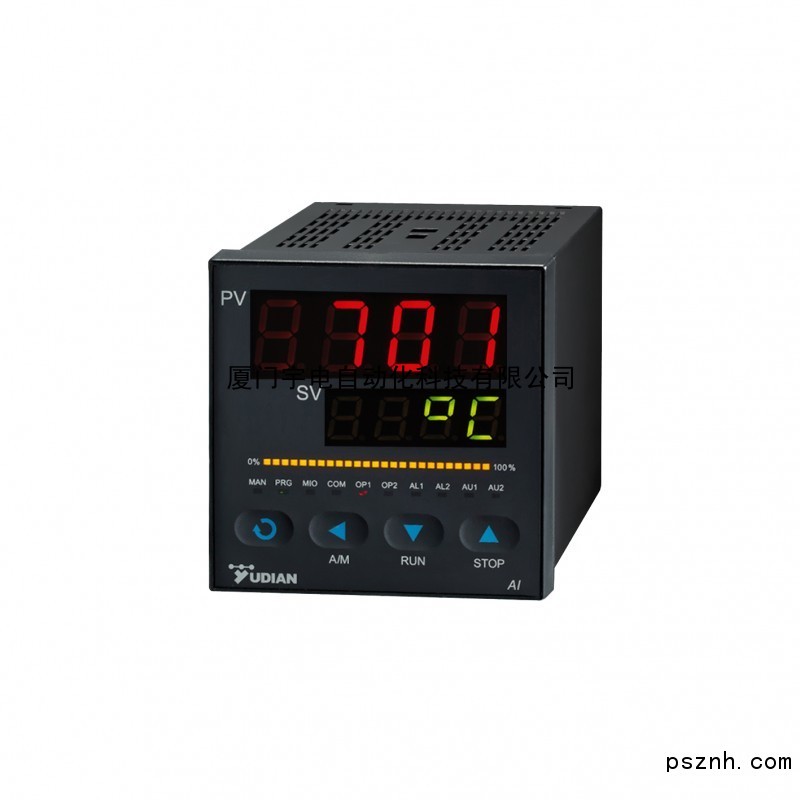

4. 面板说明
① 上显示窗，显示测量值 PV、
参数名称
② 下显示窗，显示单位符号、
参数值
③ 设置键，用于进入参数设置
状态，确认参数修改等
④ 数据移位键
⑤ 数据减少键
⑥ 数据增加键
⑦ LED 指示灯，OP1、OP2 指
示电流变送输出大小，只有 OUTP 安装 X3 模块时，OP1 灯才与 OP2
同步亮；AL1、AL2、AU1、AU2 等分别对应模块输出动作。
注：仪表上电后，仪表上显示窗口显示测量值（PV）。该显示状态为仪表
的基本显示状态。输入的测量信号超出量程时（热电偶断线时、热电阻断线或
短路时及输入规格设置错误时可能发生），则上显示窗交替显示“orAL”字样
及测量上限或下限值。
5. 操作说明
在基本显示状态下按 键并保持约 2 秒钟，即进入现场参数表。如果
参数没有锁上（Loc=0），则按 键减小数据，按 键增加数据，可修
改数值位的小数点同时闪动（如同光标）。按键并保持不放，可以快速地增加
或减少数值，并且速度会随小数点右移自动加快（3 级速度）。按 键也可
直接移动修改数据的位置（光标）。按 键可显示下一参数，按 键并保
持不放，可返回显示上一参数。先按 键不放接着再按 键可退出设置
参数状态。如果没有按键操作，约 30 秒钟后会自动退出设置参数状态。设置
Loc=808，可进入系统参数表。
5.1 现场参数表
参数 参数含义 说 明 设置
范围
HIAL 上限报警
测量值 PV 大于 HIAL 值时仪表将产生上限报警；
测量值 PV 小于 HIAL-AHYS 值时，仪表将解除上限
报警。
-9990~
+30000
