AI-3756大尺寸触摸操作记录型高性能智能温控器/调节器 （以上报价不包含模块） |

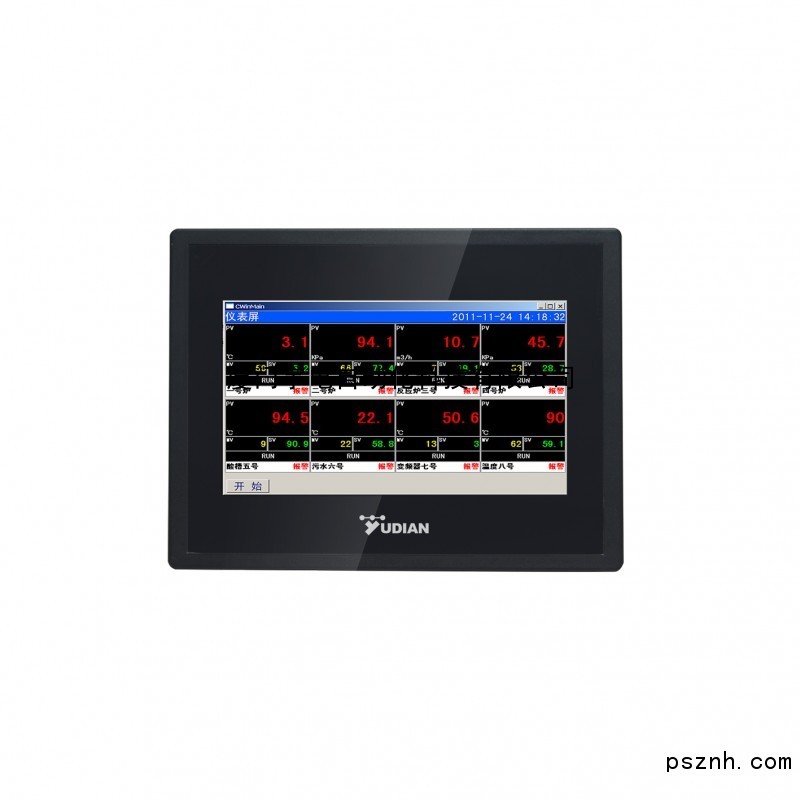

产品图片 |
 |
| 1-2、产品概述 / 技术指标 |
|
1、产品概述 ●超薄一体化设计 超薄设计，厚度仅有40mm，对安装空间要求低，可以很方便地安装在各类设备的操作面板上。 ●中文菜单、轻松使用 全新工业级触摸屏式操作，主要参数设置在一个界面内轻松完成，而且设置菜单全部都是中文的，客户可以像使用手机一样轻松地使用。 ●发烧级高可靠硬件设计 发烧级设计，整机低功耗，提供长达36个月质量保修期；双CPU处理模式，一颗ARM芯片用于处理图形人机操作界面及数据记录功能；独立的单片机CPU用于保证控制及采样实时性，满足严格的工业现场要求；通过4KV群脉冲抗干扰测试。 ●全新AI人工智慧逻辑PID算法 全新AI人工智慧逻辑PID算法，实现对复杂长滞后对象的无超调无欠调控制，用于工业、科研的精密温度控制。 ●真正的万能输入 输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格。 ●先进的模块化结构 采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。 ●丰富数据记录功能 仪表带数据记录功能，可以显示实时趋势、光柱及历史趋势，并提供报表形式的记录数据及报警记录功能。拥有150M的存储空间。存储的数据不仅可以在仪表液晶屏上以曲线和数值进行回放，也可以通过U盘导出在电脑上做进一步分析处理。 ●*以太网接口实现远程监控 仪表内置WEB服务器且具备以太网接口，可以通过以太网接口使用www浏览器对仪表进行远程监视及操作。 ●单机应用配置灵活。 仪表自身具有4个模块插座，具备多分度输入、调节，报警、通讯、记录等功能。 ●*可按客户要求进行模块扩展和画面组态 当仪表自带模块组合达不到客户需求时，还可以通过扩展口连接各种型号的宇电温控器模块、开关量I/O模块或PLC等，最多可以集成组态多达数十路的测量及控制回路。 注：标*的功能如有需要请向与电公司咨询。 ------------------------------------------------------------------------------- 2、主要技术指标
|
| 3、仪表型号定义及模块使用 |
|
3.1、型号定义
选型示例：以 AI-3759I4X3L3L3-W为例： AI-3759 I4 X3 L3 L3 - W ① ② ③ ④ ⑤ ① 仪表主机型号为AI-3759:大尺寸触摸操作记录型高性能智能温控器/调节器，测量精度为0.1 级，具备多分度号输入、调节，报警、通讯、记录等功能。
③ 仪表的主输出（OUTP）为模拟量输出模块（X3）；可定义为 0-10mA/0-20mA/4-20mA输出。 ④ 仪表在 ALM 口和 AUX 口都安装了 L3 模块，表示仪表具备四路报警输出。 ⑤ 仪表带以太网通讯接口，可实现WWW浏览器监视及操作。 注：仪表本身还具备加热 / 制冷双输出功能，在仪表的 AUX 口选择制冷输出信号模块，设置仪表参数 OPL 小于零，仪表就具备加热/制冷双输出功能。
--------------------------------------------------------------------------------------- 3.2、模块使用
辅助输入（MIO）：可安装带24V电源输出的电流输入模块I4，使仪表能直接输入2线制变送器或4~20mA信号；或安装I5开关量输入模块（事件输入），使仪表能利用外部开关实现给定值SP1/SP2的切换（定点控制），或实现控制运行/停止功能等等；与OUTP一起安装K3/K9模块，可实现可控硅三相过零或移相触发输出等。 主输出（OUTP）：作为ON-OFF、标准PID调节 、AI人工智能APID调节的输出；也可作为测量值或给定值变送输出。安装L1或L4模块为继电器触点输出；安装X3或X5模块可实现0-20mA/4-20mA/0-10mA线性电流输出；安装G模块可实现SSR电压输出；安装W1或W2可实现可控硅无触点开关输出；安装K51模块实现可控硅移相触发输出；安装L3、W5或G5可作为阀门电机正/反转控制。 报警（ALM）：安装L0或L2可作为一路常开+常闭继电器报警输出（AL1），或安装L3作为二路常开继电器报警输出（AL1+AL2）。 辅助输出（AUX）：在同时需要加热/致冷双输出的控制场合，AUX位置可安装X3、X5、L1、L4、G、W1、W2等模块作为调节器第二输出；在不需要作为第二输出的场合可安装L0、L2或L3继电器作为报警输出。
3.2.2 常用模块型号 N （或不写）没有安装模块。 L0 大容量大体积继电器常开+常闭触点开关输出模块（模块容量：250VAC/2A）。 L1 大容量大体积继电器常开触点开关输出模块（模块容量：250VAC/2A）。 L2 小容量小体积继电器常开+常闭触点开关输出模块（模块容量：250VAC/1A，适合报警用）。 L3 双路大体积继电器常开触点开关输出模块（容量：30VDC/2A，250VAC/2A）。 L4 大容量小体积继电器常开+常闭触点开关输出模块（模块容量：250VAC/2A）。 W1/W2 可控硅无触点常开式（W2为常闭式）输出模块（容量:100~240VAC/0.2A,“烧不坏”特点）。 W5 双路可控硅无触点及5V电压输出模块，阀门电机控制专用（容量:100~240VAC/0.2A,“烧不坏”特点） G 固态继电器驱动电压输出模块（DC 12V/30mA）。 G5 双路固态继电器驱动电压输出模块。 K1/K3 单路/三路“烧不坏”可控硅过零触发输出模块（每路可触发5~500A双向或二个反并联的单向可控硅）。 K51/K61 单路220VAC/380VAC “烧不坏”单路可控硅移相触发输出模块。 K9三路可控硅移相触发输出模块。 X3 光电隔离的可编程线性电流输出模块。 X5 自带隔离电源的光电隔离型可编程线性电流输出模块。 V24/V12/V10 隔离的24V/12V/10V直流电压输出，可供外部变送器或其它电路使用，最大电流50mA。 I4 模拟量4~20mA/0~20mA输入接口，含24VDC/25mA电源输出供二线制变送器使用。 I5 开关量信号输入接口，可用于外部开关接点输入。
电压输出类模块：V24、V10及V12等电源输出类模块通常为外部的传感器、变送器反馈电阻提供电源，这种模块可安装在任何模块插座上，但为使接线规范，建议依据模块位置是否空闲依序安装在MIO、AUX的位置上。 无触点开关模块：W1/W2是应用先进的“烧不坏”保护技术和过零接通技术而设计的新型无触点开关模块，它可替代以往常用的继电器触点开关输出来用于控制交流接触器或电动执行器的伺服电机，相比继电器触点输出模块而言，具备寿命长及可大大降低设备的干扰火花等优点，能大幅度提高系统的可靠性。无触点开关的驱动元件是可控硅，所以它只适合控制100-240VAC规格的交流电源，而不能用于控制直流电源。由于输出端串联了保护器件，其最大持续控制电流为0.2A，瞬间电流则允许达2A，这样的驱动能力可直接控制220AC，80A以下的交流接触器，但对于更大的负载则需要加中间继电器。W5则是专为位置比例输出设计2路无触点开关，驱动能力为1A，可直接驱动功率在200W以下的电压为220VAC的伺服电机，W5同时还有一路5V电压输出，可用于连接1K阀门反馈电阻。 继电器模块：继电器模块是工业控制中应用非常广泛的输出模块，但也是各种模块中唯一有使用寿命问题的模块，此外继电器动作时常会带来大量电磁干扰，所以正确选择继电器模块非常重要。控制以220VAC供电的接触器、电磁阀等机械开关输出，推荐用W1模块。若控制为直流或50VAC以上交流电，则只能用继电器模块，可用L1、L4等模块。 L2型模块为小体积模块，没有体积限制问题，且具备常开+常闭触点而且均有压敏电阻火花吸收功能，但触点容量小，适合用于报警输出。L1、L3为大体积、大容量的继电器模块，L3为双路继电器模块，可用于2路报警输出，如AL1+AL2等，若不喜欢机械触点或受高度限制无法安装，可选G5（SSR电压）外接固态继电器（SSR）来驱动负载。 |
