产品特点 ● 可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达 0.3 级。 ● 支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。 ● 具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。 ● 支持 RS485 通讯接口功能，安装 S 或 S4 模块可与上位机通讯，通讯协议与 AI 系列仪表兼容。 ● 支持温度变送输出功能，采用新一代 0.2 级高精度电流输出模块 X3，综合变送精度达 0.5 级。 ●“发烧”级硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及 I/O 端子均通过 4KV/5KHz 的群脉冲抗干扰实验。 ● 全球通用的 100~240VAC 输入范围开关电源或 24VDC 电源供电，具备防雷击和 10 秒防误接 380VAC 电源的防护功能。
------------------------------------------------------------------------------- 技术规格 ● 输入规格（一台仪表即可兼容）：热电偶：K、S、R、E、J、N热电阻：Pt100线性电压：0~5V、1~5V、0~500mV、0~100mV、0~60mV、0~20mV、0~10V注：短表（如 A1\A10\B1\B10/C1\C10\E1\E10\F1\F10 尺寸）无 0-5V，0-10V，0-20V 输入规格 需要的另加相应模块在 OUTP 口线性电流（需外接精密电阻分流或在 MIO 位置安装 I4 模块）：0~20mA、4~20mA 等线性电阻：0~80 欧、0~400 欧（可用于测量远传电阻压力表） ● 测量范围：K(-50~+1300℃ )、S(-50~+1700℃ )、R(-50~+1700℃ )、E(0~+800℃ )、J(0~+1000℃ )、N(0~+1300℃ )、PT100(-200~+800℃ ) ● 线性输入：-9990~+30000 由用户定义 ● 测量精度：0.3 级（0.3%FS±1 个字） ● 分辩率：温度测量时对于 K、E、J、N、 Pt100 为 0.1℃，对于 S、R 为 1℃ ● 温度漂移：≤ ±0.015%FS ／℃（典型值约 ±75ppm/℃） ● 电 磁 兼 容：IEC61000-4-4（ 电 快 速 瞬 变 脉 冲 群），±4KV/5KHz；IEC61000-4-5（浪涌），4KV ● 变送输出：在 OUTP 位置安装 X3 电流模块后，可将测量值 PV 变送为标准电流输出，最大负载电阻 500 ● 报警功能：上限、下限、第二上限及第二下限报警功能，可选购安装继电器模块将报警信号输出 ● 隔离耐压：电源端、继电器触点及信号端相互之间 ≥ 2300VDC；相互隔离的弱电信号端之间 ≥ 600VDC ● 电源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10% ● 电源消耗：≤ 5W ● 使用环境：温度 -10~+60℃；湿度≤ 90%RH ● 面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm ● 开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、45×45mm ● 插入深度：≤ 100mm欧 |
| 型号定义 |
|

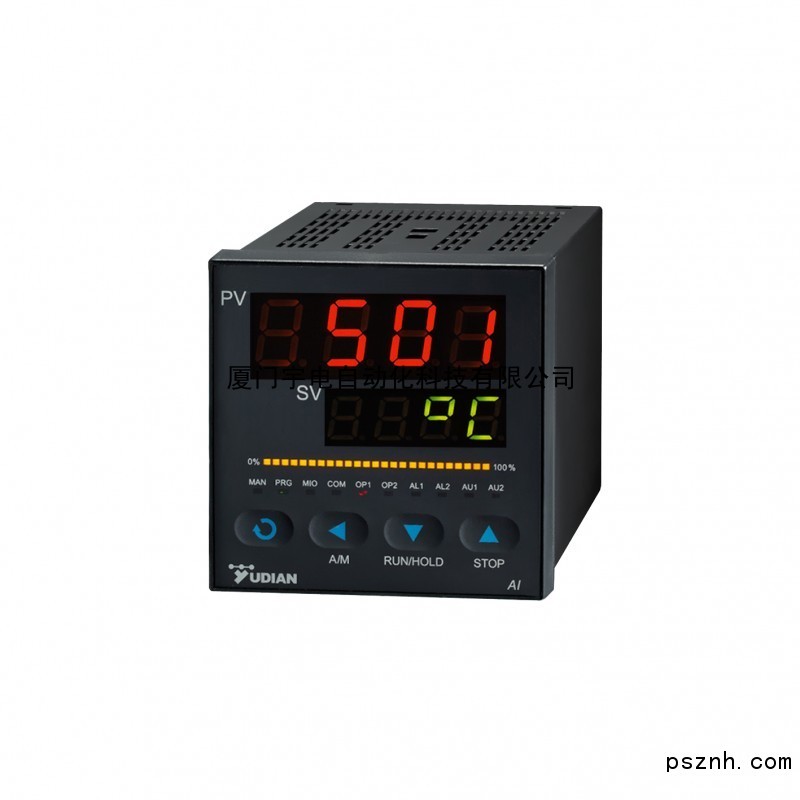

AI-501 A N X3 L5 N S4 — 24VDC ① ② ③ ④ ⑤ ⑥ ⑦ ⑧这表示一台仪表： ①基本功能为 AI-501 型仪表； ②面板尺寸为 A 型（96×96mm）； ③辅助输入（MIO）没有安装模块； ④主输出（OUTP）安装 X3 线性电流输出模块； ⑤报警（ALM）安装 L5 双路继电器触点输出模块； ⑥辅助输出（AUX）没有安装模块； ⑦通讯（COMM）装有自带隔离电源的光电隔离型 RS485 通讯接口 S4； ⑧仪表供电电源为 24VDC 电源。 仪表型号中8 个部分的含义如下： ① 表示仪表基本功能AI-501 型测量显示报警仪表，双排 4 位显示面板，具备热电偶、热电阻、mV、5V、10V 等线性电压输入，测量精度为 0.3 级AI-501 型测量显示报警仪表，双排 4 位显示面板，具备热电偶、热电阻、mV、5V、10V 等线性电压输入，测量精度为 0.3 级 ② 表示仪表面板尺寸规格 ③ 表示仪表辅助输入（MIO）安装的模块：V24 或 V10, 24V 或 10V 电压输出，可供外部变送器、称重传感器等使用I4 扩充 0~20mA 或 4~20mA 线性电流输入，并且包含 24V/25mA 电源输出，可直接连接二线制变送器I7 电流输入模块，输入 0~5AAC 电流。I8 电压输入模块，输入 0~500VAC。 ④ 表示仪表主输出（OUTP）安装的模块：可安装 X3 电流输出等模块作为电流变送输出。 ⑤ 表示仪表报警（ALM) 安装的模块 : 可安装 L0、L2、L4 等单路继电器模块或L5 双路继电器模块作报警输出。 ⑥ 表示仪表辅助输出（AUX）安装的模块：可安装 L0、L2、L4、L5 等继电器模块作为报警输出。 ⑦ 表示仪表通讯（COMM）安装的模块：可安装 S、S1、S4 等模块用于RS485 通讯。 ⑧ 表示仪表供电电源：不写表示使用 100~240VAC 电源，24VDC 表示使用20-32VDC 或 AC 电源。 注 1：若输入为 4~20mA/0~20mA 标准电流信号，可选外接 250Ω 电阻转换为 1~5V/0~5V 电压信号或在 MIO 位置安 装 I4 模块来解决，后者还内含24VDC 电源输出，可直接连接二线制变送器。 注 2 ：D 外型面板尺寸仪表无 MIO 模块插座，且 COMM 及 ALM 不能同时安装，作 ALM 时只有 AL1 单路报警；D2 尺寸只有 OUTP 和 COMM/AUX 两个模块插座位置。 注 3：若 OUTP 位置已安装了 X3 电流输出模块，又需要在 COMM 位置安装 RS485 接口时，为实现输入、电流变送输出及通讯端口三方的相互隔离，COMM 位置应安装自带隔离电源的 S4 模块。 注 4：本仪表是采用自动调零及数字校准技术的免维护型仪表，无需校准维护。计量检定时若超差，通常对仪表内部进行清洁及干燥即可解决问题，万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修。 注 5：仪表可提供自产品出厂日起 60 个月的免费维修，凡需要返修的仪表，务必请写明故障现象及原因，以保证能获得正确而全面的修复。 |
