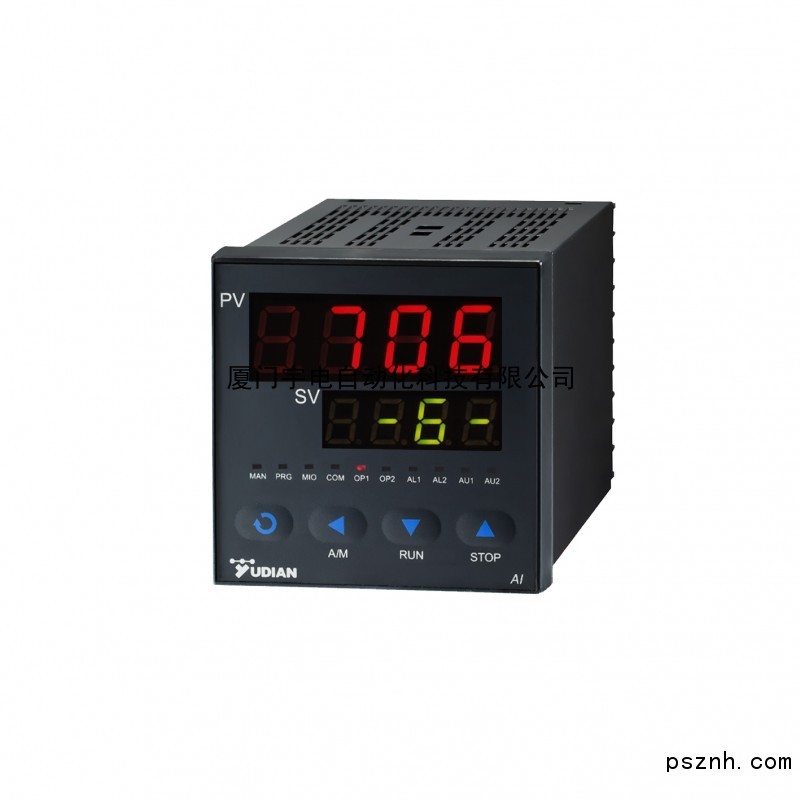

宇电AI-706M型六路测量显示报警仪
浏览: 885
品牌: 宇电
单价: 面议
最小起订量: 1 1
供货总量: 9999 1
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-07 15:43

详细信息

多路测量并具备丰富的运算功能

1 概述

AI-702M、AI-704M及AI-706M是采用模块化技术的多路测量显示仪及运算器,配合各种输入模块,能分别测量1~2

路、1~4路及1~6路热电偶、热电阻、电压、电流等多种信号,它具备输入数字校正及数字滤波功能,各通道可以有不同

的输入规格,最多可支持7路可编程报警及2路变送输出;并适合在DCS计算机监控系统或PLC控制系统中做模拟量数据

采集模块或温度变送器,为上位机提供输入规格丰富、高精度高稳定性、智能化编程的高性价比模拟量采集数据,并且

它还可提供开关量输入或输出接口给上位机,上位机可透过它执行开关量操作,如控制电机的启动停止等。本仪表具有

100-240VAC范围输入的开关电源或24VDC电源供电及多种安装尺寸等特点,并通过ISO9001质量认证及欧洲CE产品认

证,可靠性高且符合EMC电磁兼容标准;其电源及全部I/O端子均通过了4KV的群脉冲抗干扰测试,能在强干扰环境下可

靠工作。仪表主要功能(V7.8版)如下:

● 最多可支持6个可编程测量输入回路(AI-706M),配合不同的输入模块,可以输入6路热电偶、电压或电流信

号。输入为热电阻时,可支持6路二线制接线方式或3路三线制接线方式输入;在6路以上测量时可定义通道编号,比如仪

表1显示CH1~CH6,仪表2显示CH7~CH12,显示直观方便。

● 使用高性能的元器件,大大降低温度漂移并使得6个通道之间相互干扰降低,使多路测量在精度及抗干扰性能上也

达到了与单路测量仪表相当的水准。

● 最多可支持7点开关量输出或输入,可用于本机报警也可作为由上位机控制的开关量I/O端口。

● 内建开方、加法器、减法器、乘法器、最大值、最小值等运算功能及干湿球法测量湿度功能。

● 最多可有2个相互隔离的变送电流输出,可将任意通道的测量值从OUTP端口变送输出,或将6个通道轮流变送输

出,可以编程作为二进二出或一进二型变送器使用。

● 支持新一代E5型DIN导轨外型,可直接用连线连接手持显示器进行编程,使用更方便。● 齐全的输入规格,各路输入可以使用不同的信号规格。当输入为线性电压、电流或电阻时,各回路可独立定义刻

度及小数点位置,当输入为热电偶或热电阻等温度传感器时,可独立进行平移修正及选择0.1/1℃指示分辨率。各输入回

路均具备数字滤波,且滤波强度可以独立调整或取消滤波。

● 热电偶测量可支持冰点补偿、铜电阻补偿及恒温槽补偿等各种高精度补偿功能。

● 具备定点/自动巡回测量显示功能,并有2种巡检速度可以选择。

● 每个回路都具备独立的上、下限报警功能,并且其报警输出位置可以编程指定。不同输入回路的上限或下限报警

信号即可编程为从同一报警通道输出,也可从不同的通道输出。最多可有7路报警输出。

● 作为计算机下位机时,可为计算机提供开关量输入/输出端口,最多可有7路开关量输入或输出。

● 具有12个现场参数设置,用户可以按自己的使用习惯“定做”仪表。

● 具备先进的与计算机通讯功能;同AI-708人工智能调节器/温度控制器通讯协议完全兼容。1台AI-706M在通讯时可



等同6台独立的测量仪表,可大大降低计算机采集模拟量数据的成本,成为理想的采集模拟信号的下位机。

2 型号定义

AI-702M/704M/706M仪表硬件采用了先进的模块化设计,共有6个可安装模块的位置,其中M1、M2、M3可安装各

种输入模块,每个模块可支持1~2路模拟量输入;ALM、AUX、M3(OUTP)可安装继电器模块做报警输出,每个模块

可安装单路或双路继电器输出模块,M2(MIO)在必要时也可作为报警输出,但只能安装单路继电器输出模块;COMM

专用于安装RS485通讯接口模块,用于与上位机通讯。其中M3(OUTP)及M2(MIO)属于即可安装模拟量输入模块用

于测量输入,也可安装继电器模块用于报警输出的两用插座。仪表所有输入及输出均可灵活编程。

 AI-706M A J1 J2 J5 L3 L3 S

 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

这表示一台仪表:①基本功能为AI-706M型;②面板尺寸为96×96mm;③有2个热电偶输入回路;④2个二线制热电

阻输入回路;⑤2个电流输入回路;⑥⑦4路报警继电器输出;⑧1个RS485通讯接口。仪表型号中各部分的含义如下:

①表示仪表基本功能

AI-702M、AI-704M、AI-706M分别为1~2路、1~4路及1~6路显示报警仪

②表示仪表面板尺寸规格,仪表深度约为13.5mm(前部)+100mm(后部)

A 面板96×96mm,开口92×92mm

B 面板160×80mm(宽×高),横式,开口152×76mm

C 面板80×160mm(宽×高),竖式,开口76×152mm

4

E 面板48×96mm(宽×高),开口45×92mm

E5 表示采用I/O模块式外壳,本机无显示部分,非盘装表,可安装在DIN导轨上,可外接显示器编程

F 面板96×48mm(宽×高),开口92×45mm

③~⑧分别表示仪表M1、M2、M3(OUT)、ALM、AUX及COMM模块位置安装的模块,模块功能如下:

N (或不写)没有安装模块

J0,1路三线制热电阻/热电偶/mV电压通用输入模块

J1,2路热电偶输入模块,也可支持mV电压输入

J2,2路二线制热电阻输入模块

J3,2路电压输入模块,可支持0~1V、0~3V、0~5V、1~5V等输入规格

J4,2路电流输入模块,可支持0~12mA、4~20mA、0~20mA等输入规格

J5,2路二线制变送器输入模块,内部自带24V馈电电源

L0, 大体积大容量继电器触点开关输出模块(模块容量:250VAC/2A,适合报警用)

I5 ,二路外部开关量输入接口,干接点,即外部输入为开关信号,可用于上位机采集开关量信号

L1,1路大体积继电器触点(常开+常闭)开关输出模块(容量:30VDC/2A,250VAC/2A)

L2,1路小体积继电器触点(常开+常闭)开关输出模块(容量:30VDC/1A,250VAC/1A)

L3,2路大体积继电器常开触点开关输出模块(容量:30VDC/2A,250VAC/2A)

L4,1路小体积大容量继电器触点(常开+常闭)开关输出模块(容量:30VDC/2A,250VAC/2A)

W1,1路无触点开关输出模块(“烧不坏”技术,0.2A持续控制电路,瞬间分断电路能力2A)

G,1路固态继电器驱动电压输出模块(12VDC /30mA);

G5,2路固态继电器驱动电压输出模块

5

S,隔离RS485通讯接口模块,但需要占用仪表内部隔离电源;

S1, 光电隔离RS485通讯接口模块(用仪表内部24V隔离电源)

S4,自带隔离电源的隔离RS485通讯接口模块

X3,隔离线性电流输出模块,但需要占用仪表内部隔离电源;

X5,自带隔离电源的线性电流输出模块

V24 隔离的24V/50mA直流电压输出,可供变送器使用。也可定制提供24V以下其它电压规格。

关于模块功能的进一步说明

AI-702M/704M/706M仪表具备6个功能模块插座,通过安装不同类型的模块,以及配置可实现不同的功能。

仪表线路板上标注为M1、M2和M3,可各安装2个回路输入模块,对应为IN1+IN2、IN3+IN4和IN5+IN6,输入模块

类型包括J1热电偶(包括mV)、J2热电阻(二线制)、J3电压(支持0~1V、0~3V、0~5V和1~5V等输入)、J4电流

(支持0~10mA和4~20mA等输入)、J5二线制变送器(4~20mA输入串联24V直流电源),J0模块为1路三线制热电阻

及热电偶的通用输入,每台仪表只能支持三路这样的输入。

模块位置ALM、AUX和M3(OUTP),可安装输出模块用于报警或位式(ON/OFF)控制。如果安装单路输出模块

(如G、L2等),则只支持一路报警输出(AL1、AU1和OP1),如果安装2路报警输出模块(如G5、L3等),则每个

模块可支持2路报警输出,增加的输出分别为AL2、AU2和OP2。注意单路输出的继电器具备常开+常闭端输出,双路继

电器输出则只有常开端,但可通过nonc参数定义为常闭接点。不作模拟量输入也不作报警时,以上模块也可安装I5开关

量输入模块,用于给上位机提供开关量输入功能。若有必要M2(MIO)不作输入时,也可安装单路继电器输出模块作为

报警或安装I5作为开关量输入。COMM可安装S或S4通讯模块,专用于与计算机通讯功能。

6

根据自己的需要安装配置好模块后,还需要通过参数设置来使参数与模块相对应。各通道可支持独立的上、下限报警

设置,各通道的报警信号可以设置成即可从同一输出端输出,也可从不同的输出端独立输出,如果每个通道都要求独立

输出时,AI-704M最多可用于4路ON/OFF二位调节,或用于3路三位调节。

模块安装通常是根据用户订货时的要求,在仪表交货前就已安装并测试好。用户也可自行更换模块(如模块损坏或需

要变更功能时)。更换模块时可将仪表机芯抽出,用小的一字螺丝刀小心在原有模块与主板插座接缝处小心撬开,拆下

原有模块,再按标示装上新的模块。

7

模块的电源隔离:对于信号间相互需要隔离的场合,如电流输出及 RS485 通讯接口等,模块上都采用光电隔离技

术,但要实现全面电气隔离,则模块与主板间的电源也需要隔离。AI-702M/704M/706M 提供将输入/输出信号全面隔离

又能最大限度降低成本的使用方案。仪表内部具有 1 组 24V 和 1 组 12V 与主线路相互隔离的电源供模块使用,24V 电源

通常供电压输出类模块使用,如 V24、V12 和 V10 模块等;12V 电源可供电流输出和通讯模块使用。由于继电器、可控

硅触发输出模块通常自身具备隔离或无需使用隔离电源,而 SSR 电压输出模块(G 模块)一般无需再加额外的隔离,因

为通常的 SSR 本身都具有隔离功能。因此主要需要考虑通讯接口和电流输出之间的隔离,即 S(RS485 通讯接口)和

X3(线性电流输出)模块,其输入输出端子都与仪表输入回路即主线路电气相互隔离,但这些模块都需要使用仪表内部

提供的 12V 隔离电源,如果用户同时安装了上述 2 个具隔离功能的模块,则这 2 个模块相互之间不能实现电气隔离,因

为它们共用了隔离部分的电源。为此设计了 S4(RS485 通讯接口)和 X5(线性电流输出)等新型模块,这些模块自带

高效率 DC/DC 电源隔离转换器,不占用仪表内部隔离电源。例如:在仪表主输出(OUTP)位置安装了 X3 模块,在辅

助功能(COMM)上如果安装 S(或 X3)模块,则 X3 与 S(或 X3)两模块之间不能隔离,应在 COMM 安装 S4 或 X5

模块,即可实现相互信号全面隔离。

双路万能输入模式: 设置 AF 参数 E=1 时,输入安装 J0 模块能支持双路或三路万能输入模式,而以往的 2 回路输

入仪表要求 2 个通道为相同类型的信号,例如 AI-702MJ0J0X3X5 可以作为一台双路温度变送器使用,二个通道可以实

现热电偶、mV 及三线制热电阻输入,热电偶或 mV 分别为 IN2 及 IN4 输入位置用于 1 及 2 通道的输入。为提升电流变

送输出精度,原用 X/X4 模块改为用 X3/X5 模块,可支持高达 14 位 D/A 变送输出分辨率。

注 1:仪表对于三线制热电阻接线方式与以往版本不同,新方式能提供更高的精确度,接线时请予以注意。



注 2:L1,L3 为大体积继电器模块,对于 E、E5、F 等宽度较窄的仪表无法两面都安装,可用 L2、L4 替代

8

3 技术规格

●输入规格:

热电偶:K、S、R、E、J、T、B、N、WRe5-WRe26(安装J1模块)

线性mV电压:0~20mV、0~60mV、0~100mV、0~1V等(安装J1模块)

二线制热电阻:Pt100、Cu50、0~80欧、0~400欧等(安装J2模块,每个模块支持2路输入)

三线制热电阻:Pt100、Cu50、0~80欧、0~400欧等(安装J0模块,每个模块支持1路输入

线性电压/电流:0~5V、1~5V、0~12mA、0~20mA、4~20mA等(安装J3电压或J4电流输入模块)

开方运算输入:1~5V、4~20mA等(安装J3电压或J4电流输入模块)

二线制变送器输入:直接连接4~20mA输出的二线制变送器,内部提供24V供电电压(安装J5模块●热电阻接线时单根最大引线电阻:

二线制接线时对Pt100及0~400欧输入为2欧,对Cu50及0~200欧输入为1欧;

三线制接线时对所有电阻类输入规格均为5欧

●测量范围:

K(-50~+1300℃) 、S(-50~+1700℃) 、R(-50~+1700℃ )、 T(-200~+350℃ ) 、E(0~+800 ℃) B(+200~+1800℃)、N(0~+1300℃)、WRe3~WRe25(0~+2300℃)、WRe5~WRe26(0~+2CU50(-50~+150℃)、PT100(-200~+800℃)

●线性输入:-1999~+9999由用户定义●测量精度:0.2级(±0.2%FS±1个字);0.3级(±0.3%FS±1个字,仅Cu50)

注1:热电偶输入且采用内部冷端补偿时应另加1℃冷端补偿允许误差,采用铜电阻、冰点或恒温注2:B分度号热电偶在60~600℃范围可进行测量,但精度无法达到标定精度,在600~1800℃可●温度漂移:≤0.01%FS/℃(典型值为50ppm/℃)

●电磁兼容:IEC61000-4-4(电快速瞬变脉冲群),±4KV/5KHz; IEC61000-4-5(浪涌),4K●隔离耐压:电源端、继电器触点及信号端相互之间 ≥2300VDC;相互隔离的弱电信号端之间 ●响应时间:≤1.5秒(设置数字滤波参数为0或1时)

●自动巡检时间间隔:大约为1.2秒或2秒可选

●报警功能:上限报警和下限报警,每回路独立设置

●报警输出:

继电器触点开关输出(软件支持常开或常闭):250VAC/1A或30VDC/1A

无触点开关输出(软件支持常开或常闭):250VAC/0.2A(瞬间电流2A)

●电源:100~240VAC/50Hz

●电源消耗:≤6W

●使用环境:温度 -10 ~ +60℃,湿度≤90%RH

●面板尺寸:96×96mm、160×80mm、80×160mm、48×96mm、96×48mm可选



●开口尺寸:92×92mm、152×76mm、76×152mm、45×92mm、92×45
