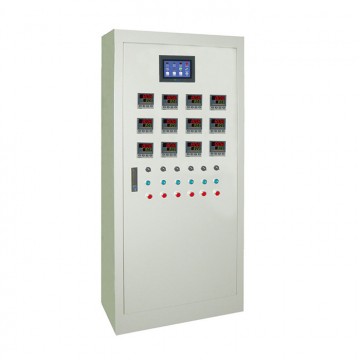

可控硅电炉控制柜
AI系列仪表具备优良的测量和控制性能，特别适合装配高性能的可控硅电炉温度控制柜，由于采用模块化结构，为电炉控制柜设计带来前所未有的方便。例如其输出可配用具备“烧不坏”特性的可控硅触发模块，能直接用时间比例过零、周波过零或移相方式触发各种单向、双向可控硅及功率模块，节省了可控硅周波调功器或移相调功器，不仅降低成本，而且简化安装并提高可靠性。
报警输出可选用继电器触点开关或可控硅无触点开关，在超温报警时控制交流接触器切断加热器电源，即使万一可控硅被击穿也能保护电炉安全。可选装的RS5通讯接口能方便地与计算机联机工作。与具备同等功能的电炉控制柜相比，AI系列具有最简单的线路及模块化的结构，从维护到扩充功能都十分方便。
宇电在可控硅电炉控制柜的设计和制造方面拥有多年的丰富经验，可提供15A－100A的单相和25A-500A的三相规格，对单相15A、25A、多套控制柜，可控硅或仪表累积少于千分之三的返修率。
主要特点
● 外壳采用冷扎板精密冲压成型、外表喷塑处理，具有美观、轻巧的优点。
● 可选过零触发或移相触发方式，采用过零触发方式时，对电源电网的高频干扰很小。
● 有多种仪表规格可供选装，常用有AI-708型、带手动调节功能的AI-808型及带程序控制功能的AI-808P型等仪表
● 可提供电机控制、报警断电控制等附加功能。
● 除非客户指定，控制可控硅除单相15A规格采用ST(意法半导体)公司的A双向可控硅外，其余均采用德国IXYS公司功率模块；交流接触器、空气开关、热继电器、指示灯、按钮开关等均采用上海施耐德(TE)公司产品。
| AI-□ |
□
|
□
|
□
|
□
|
说 明
|
|
|
仪表型号
|
AI-708 | 标准功能型 | ||||
| AI-808 | 具有手动/自动控制功能 | |||||
| AI-808P | 30+20段程序控制型(前30段可以用通讯设置) | |||||
|
输出模块
|
K1 | 单相过零触发 | ||||
| K3 | 三相过零触发 | |||||
| K5/K6 | 单相移相触发 | |||||
| X+JK3 | 三相移相触发 | |||||
|
功能模块选件
|
S/S4 | RS5通讯接口 | ||||
| X3/X5 | 线性电流变送输出 | |||||
|
控制柜型号
|
-15A | 单相15A(配D或F尺寸仪表) | ||||
| -25A | 单相25A(配D或F尺寸仪表) | |||||
| -A | 单相A(配A尺寸仪表) | |||||
| -25B | 三相二路25A(配A尺寸仪表) | |||||
| -25C | 三相三路25A(配A尺寸仪表) | |||||
| -55B | 三相二路55A | |||||
| -55C | 三相三路55A | |||||
| -90B | 三相二路90A | |||||
| -90C | 三相三路90A | |||||
| -160B | 三相二路160A | |||||
| -160C | 三相三路160A | |||||
| -300B | 三相二路300A | |||||
| -300C | 三相三路300A | |||||
|
报警断电选件
注：15A、25A等小柜子在选D1后，加送 TE的电源开关及输出指示灯 |
D1 | 适合15-25A电流 | ||||
| D2 | 适合-55A电流 | |||||
| D3 | 适合90A电流 | |||||
| D4 | 适合160A电流 | |||||
| D5 | 适合300A电流 | |||||
