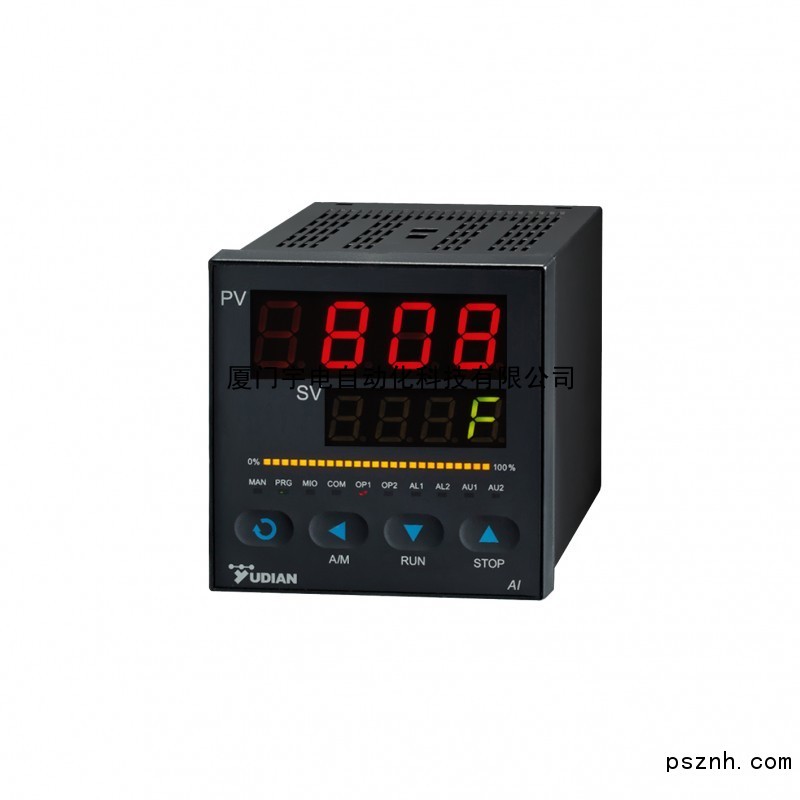

AI-708H/808H 型流量积算仪可对物质的质量、体积、长度进行累积计算，并可进行批量控制。它采用技术成熟且已大量生产 AI 系列仪表通用硬件，配合优秀的流量积算仪软件，使仪表具备功能丰富，编程简便、抗干扰性好、可靠性高、快速交货、低成本及低价格等优点。仪表主要特点如下： ● 模块化输入并可编程，流量输入信号可为 1-5V、0-5V、4-20mA 及频率等，也可定制特殊输入规格，温度信号可编程输入为 Pt100 热电阻、K、E、J 型热电偶、电压或电流信号，压力信号可为各种电压或电流信号。 ● 可安装 AI 系列仪表各种通用模块及丰富的可编程功能，可实现瞬时流量、温度及压力的上、下限报警功能，并具备变送输出、通讯、24V/12V 电压输出等多种功能。 ● 可选数码管或中文 LCD 显示方式。另可选安装于 DIN 导轨上的 E5 外型仪表，无显示，适合用 RS485 联机工作。 ● 具有 8 位累积器及 4 位瞬时测量值显示，可选择开方/不开方处理及设置任意范围的小信号切除功能。 ● AI-808H 具备完整的温压补偿功能，无需更换不同的仪表或型号，通过编程即可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其他物理量的累积，含水分天然气累积等。 ● 作为批量控制器使用时，具有独立的 4 位控制累积器及 12 位总累积器，及专门的显示模式，功能强大，操作方便。 ● 先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。 ● 采用新一代高精度电流变送输出模块，提供 14 位输出分辩率及 0.2 级输出精度。
------------------------------------------------------------------------------- 技术规格 ● 频率单位：Hz ● 温度单位：℃（显示分辩率为 0.1℃），特殊补偿方式时可定义小数点位置 ● 压力单位：MPa（显示格式为 X.XXX 或 XX.XX），特殊补偿方式时可定义小数点位置 ● 累积速率时间：单纯做流量累积时固定为 1 小时（h），做批量控制时单位可自由设置 ● 瞬时流量单位：用参数可定义不同的单位，如立方米/小时、千克/小时、吨/小时等，数值小数点位置可任意设置。 ● 累积流量单位：单位及分辨率与瞬时流量相同，例如：假定瞬时流量保持为 100.0t/h 的数值不变，如果累积速率时间为 1 小时，则 1 小时后累积流量的增加值为 100.0t。 ● 温度输入规格：热电偶及热电阻（M1 安装 I0 模块）：K(-50~+1300℃)，E(0~+800℃)，J(0~+1000℃)，PT100(-200~+800℃)电压（M1 安装 I0 模块）： 0~20mV、20~100mV、0~100mV、0~1V、0.2~1V 等电 流（M1 安装 J4 模块）： 4~20mA，0~20mA 输入二线制度变送器（M1 安装 J51 模块）：直接连接二线制变送器 ● 压力输入规格：电 压（M1 安装 I0 模块）：1-5V，0-5V（外部并联精密电阻可实现电流输入）电 流（M1 安装 J4 模块）：4-20mA，0-20mA 输入二线制度变送器（M1 安装 J51 模块）：直接连接二线制变送器 ● 流量输入规格：频 率（M2 安装 I2 模块）：0-3200Hz，信号低电平范围 0-1V，高电平 3-24V电 压（M2 安装 I3 模块）：1-5V，0-5V，含 24VDC/25mA 电源输出电流及二线制变送器（M2 安装 I4 模块）：4-20mA、0-20mA、0-10mA，含 24VDC/25mA 电源输出其 它（安装特殊模块）：定制特殊规格信号输入（需要额外付费） ● 测量精度：对温度、压力、频率、瞬时流量（未经温压补偿）的测量精度为 0.2%FS ● 温度漂移：对温度、压力、频率、瞬时流量（未经温压补偿）均≤0.01%FS/℃（典型值约 50ppm/℃） ● 温压补偿方式（仅 AI-808H 具备）：一般气体：温度压力补偿（用理想气体状态方程运算）饱和蒸汽：温度补偿（查表，温度范围：100℃-276℃）饱和蒸汽：压力补偿（查表，绝对压力范围：0.1-3.2MPa）过热蒸汽：温度压力补偿（查表，适用温度及压力范围： 150-590℃，0.1-22MPa）一般液体：仅用温度补偿，PA 为补偿系数。扩充运算公式：允许用户定制特殊功能的运算公式 ● 温压补偿运算精度：典型运算误差小于 0.3%FS，运算后仪表整体典型误差不超过 0.5%FS。 ● 累积运算误差：先进的运算方式使得小于 0.01%（其误差只是晶体振荡器的频率误差） ● 电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV ● 隔离耐压：电源端、继电器触点及信号端相互之间≥2300VDC；相互隔离的弱电信号端之间≥600VDC ● 电 源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10% ● 电源消耗：≤5W ● 使用环境：温度-10 ~ +60℃；湿度≤90%RH ● 面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm ● 开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm ● 插入深度：≤100mm |
| 型号定义 |
|
AI 系列仪表采用了先进的模块化设计，AI-708H/808H 的流量信号输入、通讯、变送等功能可根据用户实际需要配置不同的模块来实现，配置灵活方便。仪表最多可安装 6 个模块。仪表型号共由 8 部分组成，例如：AI—808H A I0 I2 L1 L5 X S4 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 这表示一台仪表基本型号为 AI—808H 型，面板尺寸为 A 型（96×96mm），温度及压力输入采用 I0 模块（即温度采用热电偶或热电阻，压力为 0-5V 或 1-5V 输入），流量输入采用为 I2 模块（频率信号输入），OUTP 为 L1 继电器模块可用于批量控制输出，ALM 为 L5 双路继电器模块可输出 2 路报警信号，AUX 安装线性电流变送输出模块 X 可将流量信号变送输出，COMM 装有自带隔离电源的 RS485 通讯接口 S4。以下为仪表型号中 8 个部分的含义。 ① 表示仪表基本功能AI-708H 型流量积算仪（无温压补偿功能型）AI-808H 型流量积算仪（有温压补偿功能型） ② 表示仪表面板尺寸规格，仪表深度约为 12~13.5mm(前部)+100mm(后部） A 面板 96×96mm，开口 92×92mm A2 面板 96×96mm，开口 92×92mm，在 A 面板基础上增加 20 线 LED 光柱流量指示 A6 面板 96×96mm，开口 92×92mm，采用液晶（LCD）中文显示 B 面板 160×80mm（宽×高），横式，开口 152×76mm B6 面板 160×80mm（宽×高），横式，开口 152×76mm，采用液晶（LCD）中文显示 C 面板 80×160mm（宽×高），竖式，开口 76×152mm C3 面板 80×160mm（宽×高），竖式，开口 76×152mm，在 C 面板基础上加 50 线智能化光柱流量指示 E 面板 48×96mm（宽×高），开口 45×92mmE2 在 E 基础上增加 25 段 4 级亮度光柱显示功能，面板 48×96mm，开口 45×92mm E5 面板，DIN 导轨安装，没有显示部分，需要与上位机联机工作，112×48×96mm（长×宽×高） F 面板 96×48mm（宽×高），开口 92×45mm ③ 表示仪表温度及压力输入（M1）的模块规格（注：AI-708H 固定安装 I0 模块）I0 温度采用热电偶、热电阻或 mV 信号输入，压力或流量为 0-5V 或 1-5V 输入（与以往 AI-708H/708Y 兼容）J4 双路（温度和压力）0~20mA 或 4~20mA 电流信号输入J51 双路（温度和压力）二线制变送器直接输入 ④ 表示仪表流量输入（M2）的模块规格I2 单路频率信号输入，并自带 12V/50mA DC 电源输出供外部传感器使用I3 单路 0~5V/1~5V 电压信号输入，并且内置 24V/50mA DC 电源输出，可供外部传感器使用I4 单路 0~20mA 或 4~20mA 电流信号输入，并且内置 24V/50mA DC 电源输出，可直接连接二线制变送器 ⑤ 表示仪表主输出（OUTP）的模块规格，输出可作为批量控制 L1 单路继电器输出模块，250VAC/2A，采用优质国产继电器 L2 小体积单路继电器输出模块，250VAC/1A，采用进口品牌继电器 L4 单路继电器输出模块，250VAC/2A，采用进口品牌继电器W1 可控硅无触点常开式开关输出模块，容量为 100~240VAC/0.2A，具备“烧不坏”特点W2 可控硅无触点常闭式开关输出模块，容量为 100~240VAC/0.2A，具备“烧不坏”特点 G 固态继电器（SSR）电压输出模块，规格为 12VDC/30mA ⑥ 表示仪表报警（ALM）的模块规格L1／L2／L4 单路继电器输出模块，可支持 AL1 一路报警 L5 双路继电器常开触点输出模块，支持 AL1 及 AL2 二路报警 ⑦ 表示仪表辅助功能（AUX）的模块规格，可用于报警输出、开关量输入及流量变送输出等功能 X3 光电隔离型线性电流变送输出模块，支持 0~20mA 及 4~20mA 输出，占用仪表内部 12VDC 电源 X5 自带隔离电源的光电隔离型线性电流输出模块，支持 0~20mA 及 4~20mA 输出，不占用仪表内部 12VDC 电源R 光电隔离的 RS232C 通讯接口，使用仪表内部 12VDC 电源 ⑧ 表示仪表通讯功能（COMM）安装的模块规格，可安装通讯接口 S、外部开关量输入 I2 或 V24 电压输出模块 S 光电隔离的 RS485 通讯模块，使用仪表内部 12VDC 电源 S4 光电隔离的 RS485 通讯接口，自带隔离 DC/DC 电源转换器，不占用仪表内部电源 注 1：OUTP 用于批量控制输出；ALM 用于报警输出；AUX 可用于流量变送输出或外部开关量输入；COMM 用于通讯功能；需要给外部变送器供电时，可在以上任何空于模块插座上安装 V24、V12 等电压输出模块，此外 I3、I4、J51 等输入模块均自带 24V 电压输出，但所有模块对外输出的电流之和不得超过 60mA。 注 2：V24、V10、V12 及 U5 等电源输出类模块通常为外部的传感器、变送器反馈电阻提供电源，除 D2 尺寸仪表无法安装这种模块外，这种模块可安装在任何模块插座上，但为使接线规范，建议依据模块位置是否空闲依序安装在 MIO、AUX 和 COMM 的位置上。
|
| 模块说明 |
|
模块更换：模块通常根据用户订货时的要求在仪表交货前就安装好，并正确设置了相应的参数。如模块损坏或需要变更功能时，用户也可自行更换模块。更换模块时可将仪表机芯抽出，小心拆下原有模块，再按标示装上新的模块。如果模块种类改变，常常还需要改变对应参数的设置。 配置多个模块时信号之间电气相互隔离：仪表内部具有 1 组 24VDC 和 1 组 12VDC 与主线路相互隔离的电源供模块使用，24V 电源通常供电压输出类模块使用，如 V24/V12/V10（24V/12V/10V 电压输出）、I2（频率输入模块）或 I4 等模块，12V 电源则供输出和通讯模块使用。由于继电器输出模块自身具备隔离或无需使用隔离电源，而 SSR 电压输出模块（G 模块）一般无需再加额外的隔离，因为通常的 SSR 本身都具有隔离功能，因此主要考虑通讯接口和电流输出之间的隔离。S（RS485 通讯接口）、R（RS232 通讯接口）及 X3（线性电流输出）等模块均采用光电隔离技术使其与仪表输入线路相互隔离，但这些模块都需要使用仪表内部提供的 12V 隔离电源，如果同时安装了上述 2 个具隔离功能的模块，则这 2 个模块相互之间不能实现电气隔离，因为它们共用了隔离电源。为此设计了 S4（RS485 通讯接口）和 X5（线性电流输出）等自带高效率 DC/DC 电源隔离转换器的模块，不占用仪表内部隔离电源。例如：在仪表主输出（OUTP）位置安装了 X3 模块，在通讯接口（COMM）上如果安装 S 模块，则 S 与 X3 两模块之间不能隔离，应改安装 S4 或 X5 模块。 可控硅无触点开关模块：W1/W2 无触点开关模块可替代以往常用的继电器触点开关输出来控制交流接触器，可大大降低设备的干扰火花等优点，大幅度提高系统的可靠性。无触点开关的驱动元件是可控硅，所以它只适合控制 100-240VAC规格的交流电源，而不能用于控制直流电源。由于输出端串联了保护器件，其最大持续控制电流为 0.2A，瞬间电流则允许2A，可直接驱动 220AC，80A 以下的交流接触器，但对于更大的负载则需要加中间继电器。 继电器模块：是各种模块中有使用寿命和高度限制的模块，共有 L1、L2、L4、L5 共 4 种模块可供选择。一般调节输出建议采用 L1、L4 等电流容量较大的模块，其中 L4 采用进口继电器，体积小容量大但价格高。L2 模块为小体积模块，没有体积限制问题，且具备常开+常闭触点而且均有压敏电阻火花吸收功能，但触点容量小，适合用于报警输出。L1、L5 为大体积、大容量的继电器模块，这种模块在 48mm 宽度（包括 E、E5、F 等尺寸）仪表中不能同时在主板及侧板安装，否则会碰到一起，所以其中一面安装 L1 或 L5 时，另一面要装输出模块则不能再安装 L1 或 L5 模块。L5 为双路继电器模块，可用于 2 路报警输出，如 AL1+AL2 等，若不喜欢机械触点或受高度限制无法安装，可改选 G5（两路 SSR 电压输出模块）外接固态继电器（SSR）来驱动负载。 校准维护：本仪表是采用自动调零及数字校准技术的免维护型仪表，无需校准维护。计量检定时若超差，通常对仪表内部进行清洁及干燥即可解决问题，万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修。 仪表的维修：仪表可提供自产品出厂日起 5 年的免费维修，凡需要返修的仪表，务必请写明故障现象及原因，以保证能获得正确而全面的修复。 关于特殊要求：在额外付费的情况下，AI-808H 可按用户要求提供特殊运算功能，模块化输入可提供多种不同种类的信号规格，及多种不同类型的开关量或模拟量输出。软件方面，输入方面可提供表格方式的输入非线性修正功能（并可允许用户自行修改）。数据处理方面可由用户提供处理公式，对仪表的各输入输出进行算术及逻辑运算，实现用户定制的特殊要求。 |
| 接线图 |
|
仪表后盖端子排布如图：注：①FIN、CIN和 PIN分别表示流量、温度和压力通道输入。②M1 安装I0 模块时，压力 0~5V 及 1~5V 的信号由 17+、18-端输入；4~20mA 线性电流输入可用250欧电阻变为1~5V电压信号，然后从 17+、18-端输入。③ 不同分度号的热电偶采用的热电偶补偿导线不同，采用内部自动补偿模式时，补偿导线应直接接到仪表后盖的接线端子上，中间不能转成普通导线，否则会产生测量误差。④当在 MIO 位置安装 I4 模块时，V+表示内部 24V 电源输出正极，直接连二线制变送器时，按16+、14-接线。
|
