测量显示报警仪表
D0-D7 为外部报警开关输入，D8 为消音开关输入，D9 为试验开关输入，AL 为继电器输出，COM 为
输入公共端（内部相连）。
接线图
B7 型（面板尺寸：160×80mm，开口尺寸 :152×76mm）
外形及开口尺寸
技术指标
功能特点
产品概述
开关量输入：光电耦合干接点输入，开关承受电压电流≤ 35V/1mA
开关量输出：继电器触点开关：250VAC/1A 或 30VDC/1A
电源消耗：≤ 2W
报警信号输入电路采用光电隔离，抗干扰能力强，可靠性高
采用半导体平面发光器件，亮度高，色柔和、功耗低，工作寿命长
内含继电器常开接点报警输出、蜂鸣器
具备实验及消音功能，即可由面板按键操作，也可由端子外接开关操作
全球通用的 100-240VAC 输入范围开关电源或 24VDC 电源供电
通过 2000 版 ISO9001 质量认证，品质可靠

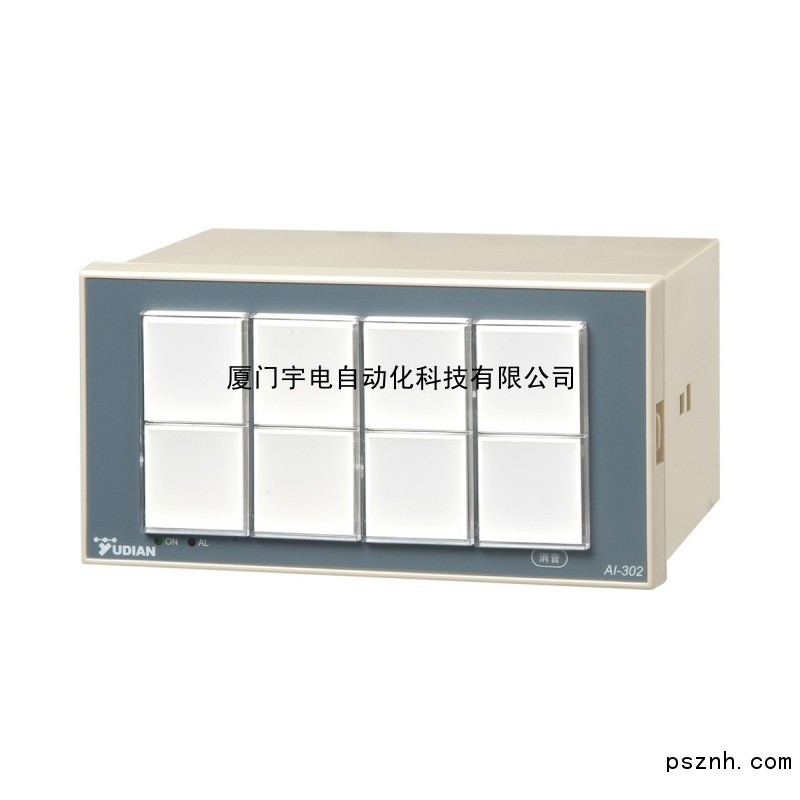

AI-302M 闪光报警器可以声光方式显示 8 路报警信号，硬件采用宇电开发的处理频率用开关量信号的
AI-3 型平台，该平台援用 AI 系列仪表先进的模块化设计，可靠性高且便于批量生产，适用于各种控制盘上作
为报警信号的指示
