AI-716型高精度智能温控器
11 概述
1.1 主要特点
●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格，测量精度达0.1级。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●重视节能与环保的设计理念，采用高品质元件实现低功耗与低温漂，有效节约客户能源。
●每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
注意事项

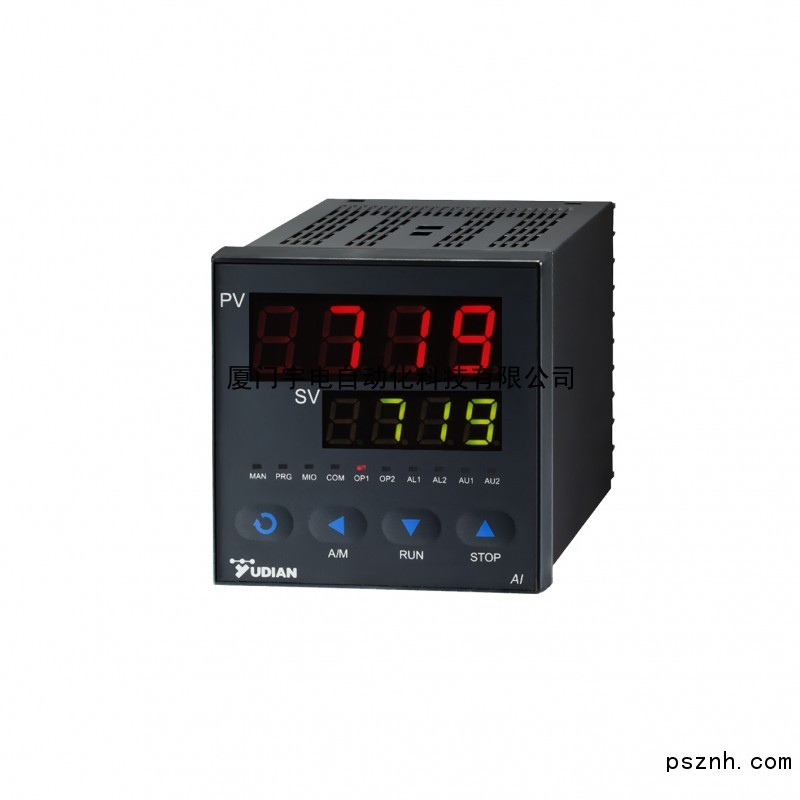

●本说明书介绍的是V8.2的AI-719/719P型人工智能PID温度控制器，本说明书介绍的功能有部分可能不适合其
他版本仪表。仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表
之间的区别。务必请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。
AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。2
1.2 型号定义
AI系列仪表硬件采用了先进的模块化设计。AI-719/719P仪表最多允许安装5个模块，输出、报警、通讯及其他功
能均可按需求选择相应的模块，模块可以与仪表一起购买也可以分别购买，自由组合。仪表的输入方式可自由设置为
热电偶、热电阻和线性电压（电流）， AI-719/719P型仪表型号共由9部分组成，例如：
AI－719 A N X3 L3 N S4 － 24VDC －(F2)
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
这表示一台仪表：①基本功能为AI-719型；②面板尺寸为A型（96×96mm）；③辅助输入（MIO）没有安装模
块；④主输出（OUTP）安装线性电流输出模块；⑤报警ALM安装L3双路继电器触点输出模块；⑥辅助输出（AUX）
没有安装模块；⑦通讯接口（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为
24VDC电源；⑨扩充输入规格为F2型（辐射式高温温度计）；以下为仪表型号中9个部分的含义。
① 表示仪表基本功能
AI-719（0.1级精度的高精度AI人工智能调节器，手自动无扰动切换，多种报警模式及变送、通讯等功能
AI-719P（在AI-719基础上增加50段时间程序控制功能）
② 表示仪表面板尺寸规格
A 面板96×96mm，开口92×92mm，插入深度为100mm
A2 在A基础上增加25段4级亮度光柱显示功能，面板96×96mm，开口92×92mm，插入深度为100m
B 面板160×80mm（宽×高），横式，开口152×76mm，插入深度为100mC 面板80×160mm（宽×高），竖式，开口76×152mm，插入深度为100mm
C3 在C基础上增加50段2级亮度光柱显示功能，其余同C面板
D 面板72×72mm，开口68×68mm，插入深度为95mm
D6 面板48×48mm，开口45×45mm，插入深度为95mm
E 面板48×96mm（宽×高），开口45×92mm，插入深度为100mm
E2 在E基础上增加25段4级亮度光柱显示功能，其余同E面板
E5 尺寸48×96mm（宽×高×深），DIN导轨安装模式，可外接E8键盘及显示器进行设置及操作
F 面板96×48×110mm（宽×高），开口92×45mm，插入深度为100mm
③表示仪表辅助输入（MIO）安装的模块规格：可安装I2、I4、K3、V等模块，N表示没有安装，下同。
④表示仪表主输出（OUTP）安装的模块规格：可安装L1、L2、L4、L5、W1、W2、G、K1、K3、X3、X5等模块。
⑤表示仪表报警（ALM）安装的模块规格：可安装L0、L2、L3、L4、W1、W2、G等模块。
⑥表示仪表辅助输出（AUX）安装的模块规格：可安装L0、L1、L2、L3、L4、W1、W2、G、K1、X3、X5等模块。
⑦表示仪表通讯（COMM）安装的模块规格：可安装S、S4、V等模块
⑧表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用20-32VDC或AC电源
⑨表示仪表扩充的分度表规格（如没有，则不写），AI-719/719P已存储了常用的热电偶、热电阻输入规格（详见
后文技术规格），但如果使用以上规格以外的输入信号，允许用户扩充一种输入规格。
注1：本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差，通常对仪表内部进行清洁及
干燥即可解决问题，万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修；
注2：仪表在保修期内提供免费保修，凡需要返修的仪表，务必请写明故障现象及原因，以保证能获得正确而
全面的
4
1.3.1 模块插座功能定义
AI-719/719P仪表具备5个可选装的功能模块插座（D尺寸为3个，即OUTP、AUX及COMM/AL1），通同的模块，可实现不同类型的输出规格及功能要求。
辅助输入（MIO）：可安装带24V电源输出的电流输入模块I4，使仪表能直接输入2线制变送器或4~2或安装I5开关量输入模块（事件输入），使仪表能利用外部开关实现给定值SP1/SP2的切换（定点控制），制运行/停止功能等等；与OUTP一起安装K3/K9模块，可实现可控硅三相过零/移相触发输出等。
主输出（OUTP）：作为ON-OFF、标准PID调节 、AI人工智能APID调节的输出；也可作为测量值或给输出。安装L1或L4模块为继电器触点输出；安装X3或X5模块可实现0-20mA/4-20mA/0-10mA线性电流输模块可实现SSR电压输出；安装W1或W2可实现可控硅无触点开关输出；安装K51模块实现可控硅移相触发装L5、W5或G5可作为阀门电机正/反转控制。
报警（ALM）：安装L0或L2可作为一路常开+常闭继电器报警输出（AL1），或安装L3作为二路常开继输出（AL1+AL2）。
辅助输出（AUX）：在同时需要加热/致冷双输出的控制场合，AUX位置可安装X3、X5、L1、L4、G、等模块作为调节器第二输出；在不需要作为第二输出的场合可安装L0、L2或L3继电器作为报警输出；也可（RS232C接口）实现与计算机通讯功能。
通讯接口（COMM）：可安装S或S4模块（RS485通讯接口）用于与计算机通讯，也可安装I2开关量件输入或安装电压输出模块给外部传感器供电。5
1.3.2 常用模块型号
N （或不写）没有安装模块。
L0 大体积大容量继电器触点开关输出模块（模块容量：250VAC/2A,适合报警用）。
L1 大容量大体积继电器常开触点开关输出模块（模块容量：250VAC/2A）。
L2 小容量小体积继电器常开+常闭触点开关输出模块（模块容量：250VAC/1A，适合报警用）。
L3 双路大体积继电器常开触点开关输出模块(容量：30VDC/2A，250VAC/2A)。
L4 大容量小体积继电器常开+常闭触点开关输出模块（模块容量：250VAC/2A）。
L5 双路大体积继电器常开触点开关输出模块(容量：30VDC/2A，250VAC/2A)。
W 1、W 2 可控硅无触点常开式（W2为常闭式）输出模块（容量：100~240VAC/0.2A，“烧不坏”特W5 双路可控硅无触点及5V电压输出模块，阀门电机控制专用（容量：100~240VAC/0.2A，“烧不坏G 固态继电器驱动电压输出模块（12VDC /30mA）。
G5 双路固态继电器驱动电压输出模块。
K1/K3 单路/三路“烧不坏”可控硅过零触发输出模块（每路可触发5~500A双向或二个反并联的单向可K51/K61单路220VAC/380VAC “烧不坏”单路可控硅移相触发输出模块。
K9三路可控硅移相触发输出模块。
X3光电隔离的可编程线性电流输出模块。
X5 自带隔离电源的光电隔离型可编程线性电流输出模块。
S 光电隔离RS485通讯接口模块
S1 光电隔离RS485通讯接口模块（用仪表内部24V隔离电源）。
S4 自带隔离电源的光电隔离RS485通讯接口模块。R 光电隔离的RS232C通讯/打印接口模块（若需打印功能，请特别注明）。
V24／V12／V10 隔离的24V/12V/10V直流电压输出，可供外部变送器或其它电路使用，最大电流50mI2/I5 开关量/频率信号输入接口，可用于外部开关接点或频率信号输入。
I4 模拟量4~20mA/0~20mA输入接口，含24VDC/25mA电源输出供二线制变送器使用。
SL D6规格专用的光电隔离的RS485通讯带单路继电器常开触点输出模块，通讯使用仪表内部12V电源
