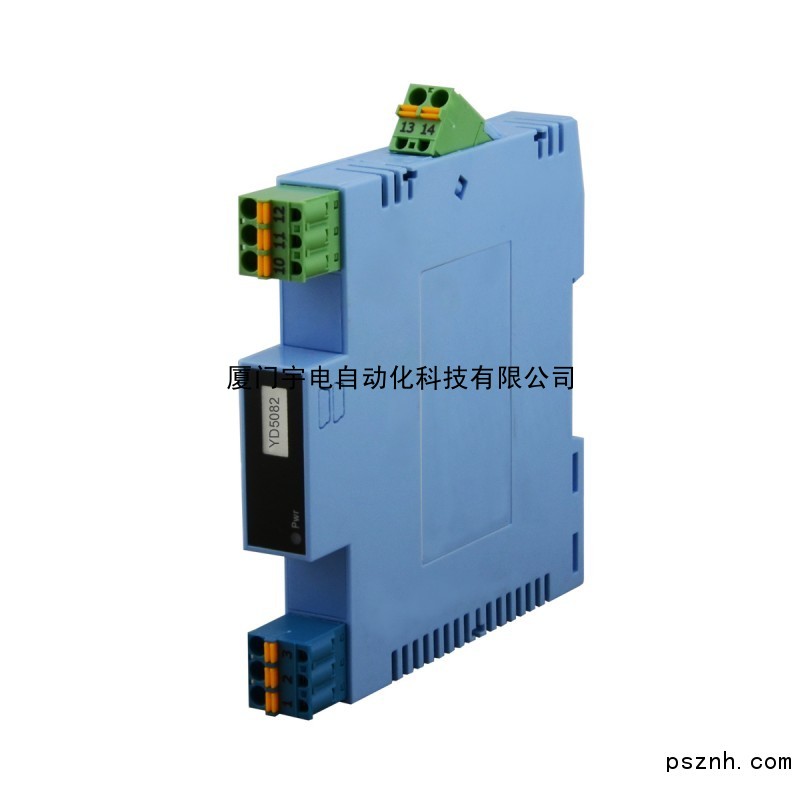

概述
- 适用于 Pt100、Cu50 等热电阻输入。
- 隔离输出直流电流或电压信号。
- 独立的直流电源供电方式。
技术参数
- 供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<25mA - 从危险区输入
输入热电阻： Pt100；Pt10；Cu50；Cu100等各型热电阻
允许导线电阻：每条导线 ≤5Ω - 向安全区输出
输出电流：4～20mA；其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时, ≤350Ω(出厂默认),
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时, ≥10KΩ
输出纹波： < 10mVp-p - 综合通用参数
标准精度：±0.1%(参见热电阻类型、量程及测量误差表)
温度漂移：基本误差 /10℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质：PC(聚碳酸脂)材料
外形尺寸：16×116×110(mm)
工作环境温度： -20～＋60℃）
适用于连接的现场设备及所处危险区域： Pt100,Cu50 等
热电阻。0区、1区、2区；IIA、IIB、IIC 危险区。 - 安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
安全认证参数： Um = 250VAC/DC Uo = 7.2VDC Io =150mA
Po = 0.27W Lo = 1 mH Co = 4μF
